ATI sare pe DirectX 11 [Review]

, 23 Dec, 02:53

Familia 5000 (Evergreen) de la ATI și-a făcut de ceva timp apariția, anunțând intrarea într-o nouă epoca a graficii jocurilor pentru PC. Această serie reprezintă un nou pas pentru performanța randării jocurilor video, dar cel mai important aspect al plăcilor este că oferă suportul hardware pentru DirectX 11. Acesta, din urmă, promite multe, dar după ”țeapa” cu versiunea 10, s-ar putea ca unii dintre voi să fie, pe bună dreptate, sceptici. Totuși, înainte de a trece la prezentare plăcilor ce le-am primit la test, iată ce aduce nou DX11.



Shader model 5.0

Mană cerească pentru graficieni, deliciu pentru jocurile single-player, inutil pentru cei care rup FPS-urile online (îți bagi un config șmecher de la cutărescu și ai dat cu piciorul celor 6-12 luni de muncă ale programatorilor, reducând grafica jocului la cea a banalului CS).



Accelerated Multi-threading

Crește eficiența GPU-ului prin reducerea latenței, informațiile fiind transmise pe mai multe căi simultan. Imaginați-vă o coada formată, într-un viitor apropiat, de plătitorii conștiincioși de impozite, în fața unui singur ghișeu, e asta se cheamă single-threading. Acum imaginați-vă că avem 5, 10…n ghișee, treaba ar merge mai…repede, multi-threading frate.



Direct Compute 11

Permite folosirea resurselor pe care le are procesorului grafic, mai exact abilitatea de a procesa datele în paralel datorită numărului mare de nuclee, de către aplicațiile pentru oameni serioși (CAD, Modelare 3D, procesare video etc.). În jocuri, ar putea fi folosit pentru aplicarea unor filtre pe imagine (post procesare) sau pentru a spori istețimea AI-ului (inteligența artificială).



Hardware Tessellation

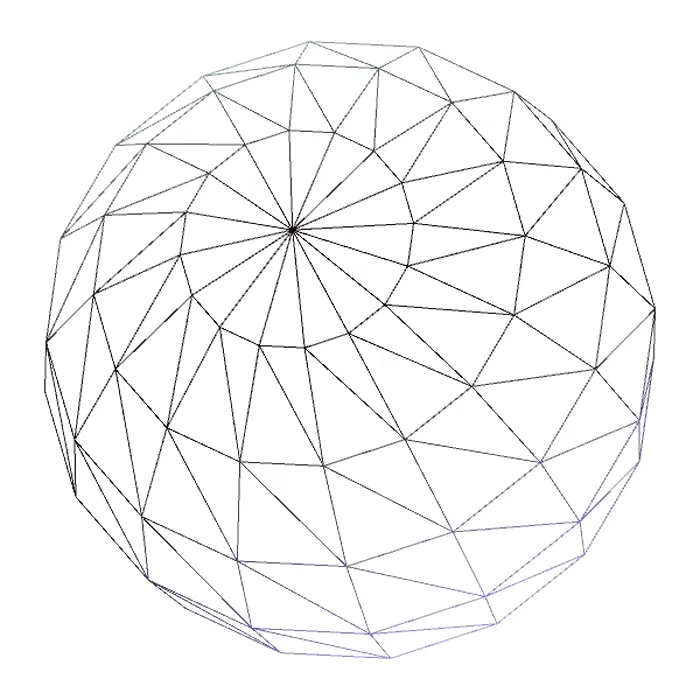

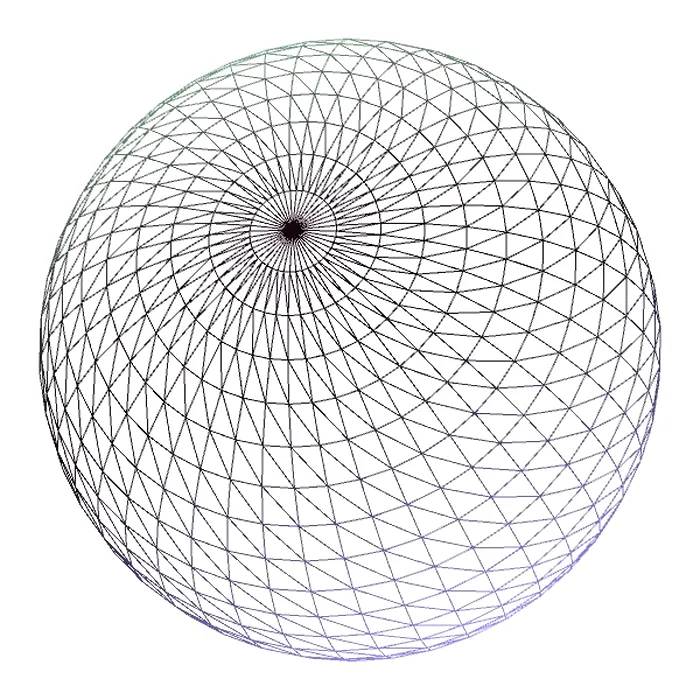

Fără taselareCu taselare

Probabil cea mai cunoscută însușire a lui DX11, permite fragmentarea poligoanelor actuale în poligoane mai mici (discretizare). Acest proces permite crearea unor suprafețe mult mai complexe, a unor personaje cu aspect cizelat și, să sperăm, a unor găuri făcute de noi prin pereți care să nu mai arate de parcă sunt tăiate cu drujba.

Ar mai fi multe de spus despre sus-numitul DX11, dar cam atât credem că i-ar interesa pe cititorii play.

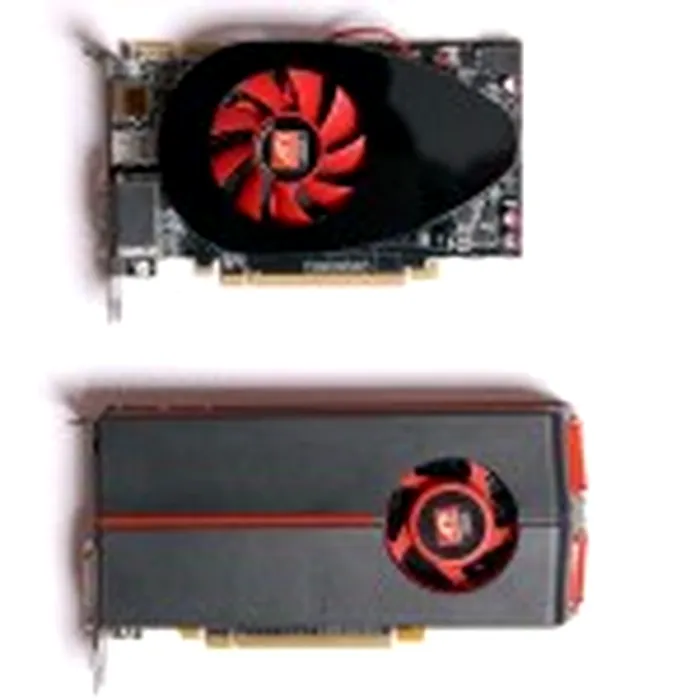

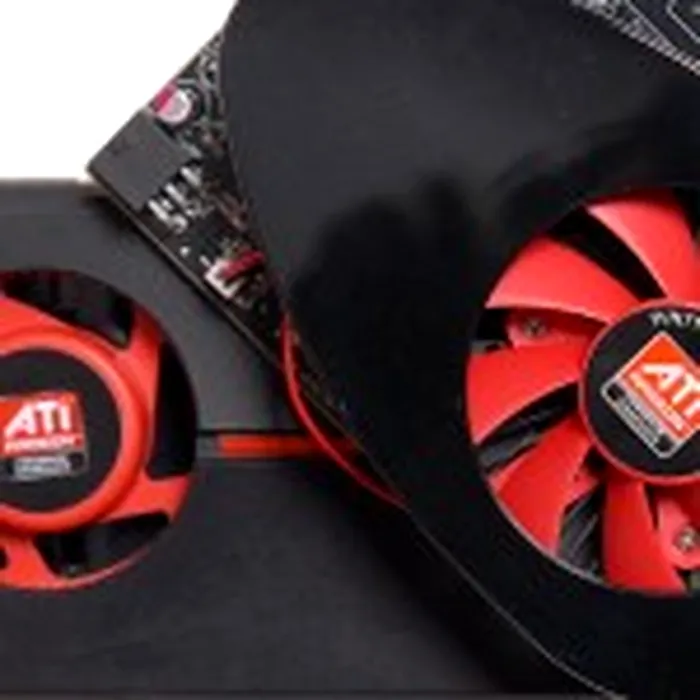

5750 sus, 5770 josCele două plăci pe care le-am primit la test, 5750 și 5770, fac parte din seria 5700 (nume de cod Juniper). Pe site-ul oficial al producătorului nu am găsit o clasificare pe serii, dar dacă ar fi să facem o speculație, 5700 s-ar încadra pe segmentul main-stream (cel mai bun raport preț/performanță), 5800 (Cypress) în categoria performance iar 5970 (Hemlock) în categoria enthusiast.








5750

5770

Technology

40nm

40nm

Transistors

1.04 billion (miliarde)

1.04 billion (miliarde)

Stream Processing Units

720

800

Texture Units

36

40

Z/Stencil ROP Units

64

64

Color ROP Units

16

16

Memory interface

GDDR5

GDDR5

Bus Width

128 bit

128 bit

PCI Express

2.1

2.1

ATI CrossFireX™

DirectX® 11

Shader Model 5.0

DirectCompute 11

Programmable hardware tessellation unit

Accelerated multi-threading

HDR texture compression

Order-independent transparency

OpenGL

3.1

3.1

ATI Eyefinity

Engine clock speed

700 MHz

850 MHz

Processing power (single precision)

1.008 TeraFLOPS

1.36 TeraFLOPS

Polygon throughput

700M polygons/sec

850M polygons/sec

Data fetch rate (32-bit)

100.8 billion fetches/sec

136 billion fetches/sec

Texel fill rate (bilinear filtered)

25.2 Gigatexels/sec

34 Gigatexels/sec

Pixel fill rate

11.2 Gigapixels/sec

13.6 Gigapixels/sec

Anti-aliased pixel fill rate

44.8 Gigasamples/sec

54.4 Gigasamples/sec

Memory clock speed

1.15 GHz

1.2 GHz

Memory data rate

4.6 Gbps

4.8 Gbps

Memory bandwidth

73.6 GB/sec

76.8 GB/sec

ATI PowerPlay

Maximum board power

86 Watts

108 Watts

Idle board power

16 Watts

18 Watts

Cam mare tabelul, ei bine informațiile de mai sus încă nu reprezintă colecția completă, ci doar un rezumat, conținând datele ce afectează jocurile și mai ales factura de la curent. Am ales să le lăsăm în limba lor maternă pentru a face mai ușor comparații.



Acum câteva lămuriri absolut necesare

PCI-E 2.1 NU vă forțează să schimbați placa de bază (plăcile funcționează fără cusur pe 2.0) și NU are performanțe îmbunătățite față de PCI-E 2.0.

Plăcile suportă momentan OpenGL 3.1, urmând ca suportul pentru 3.2 să fie implementat în driverele ce vor apărea în 2010 (nu este anunțată o dată exactă).

Mare grijă cu ATI Eyefinity pe trei display-uri. Producătorul ne atenționează că ca unul dintre cele trei monitoare trebuie să dispună de conector DisplayPort, iar jocul ce urmează să îl rulați trebuie să fie compatibil cu această tehnologie. Jocurile care vor oferi suport pentru ATI Eyefinity sunt Dirt 2 și Aliens vs. Predator, în viitorul apropiat. Interesant este că am văzut o prezentare reușită cu MW2, joc ce nu are implementată această facilitate, deci totul e să vrei.

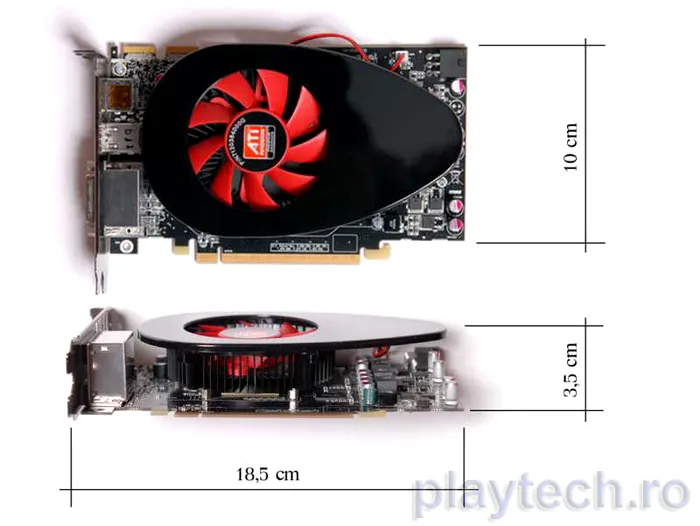

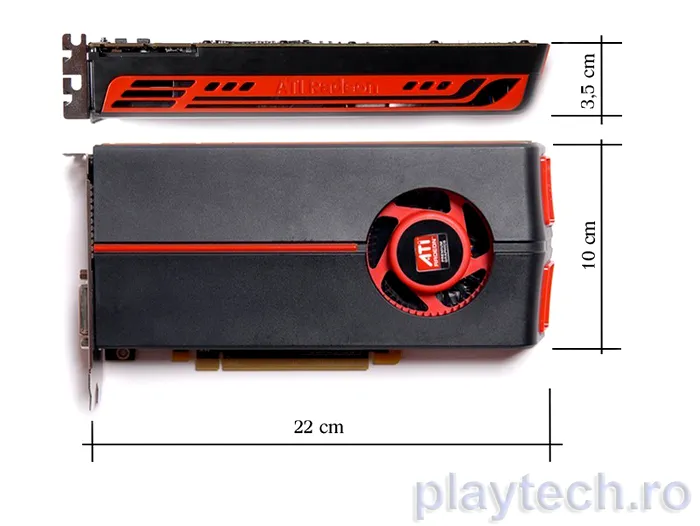

57505770

În ceea ce privește dimensiunile plăcilor, ele încap cu ușurință într-o carcasă de mărime medie (ATX Middle Tower) cel mai răspândit tip în prezent. Probleme ar putea întâmpina cei ce au montat un HDD în dreptul slot-ului PCI-E, corespunzător plăcii video, dar problema se rezolvă simplu.

Driverele sunt ușor de instalat, în concluzie nu am întâmpinat nicio problemă la montare sau la instalarea Catalyst-ului.



Sistemul pe care am rulat benchmark-urile este el ”prăfuit”, dar a făcut față onorabil cerințelor celor două plăci obținând rezultate neașteptat de bune.



Sursă

460W Sirtec

Placă de bază

MSI P43 NEO-F

Procesor

Intel E8400 @3.0 GHz

Ram

4×1024 MB DDR2 800MHz Corsair (4-4-4-12 2.1V)

Monitor

1440×900 @ 60HZ

Sistem de operare

Windows 7 64bit

Driver

ATI CatalystTM 9.11

Ambele plăci dispun de 1GB GDDR5 și au fost testate la frecvențele și cu setările standard.



Pentru contorizarea cadrelor (Frames Per Second=FPS) am folosit următoarele soft-uri gratuite:

FurMark_v1.7.0

nzd_ResidentEvil5_Benchmark

stkcop-bench (Stalker: Call of Pripyat)

Unigine_Heaven-1.0


FurMark

Rezoluție 1440×900, un test fără anti-aliasing și unul cu Multi-Sample Anti-Aliasing 8x.

5750

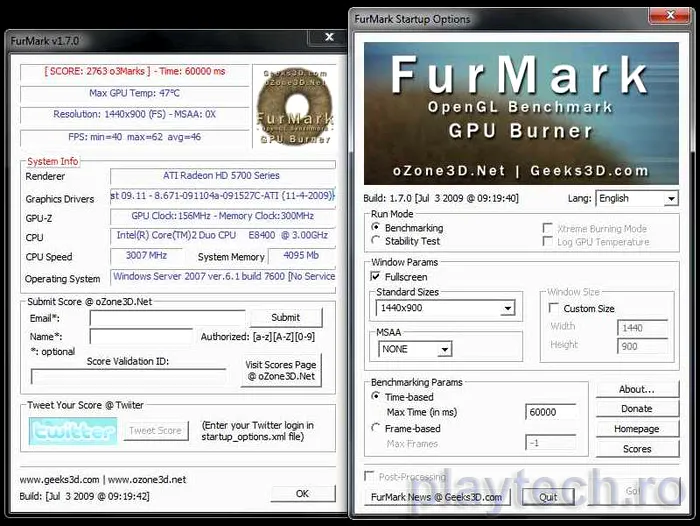

5750-Rezoluție 1440x900, MSAA 0x5750-Rezoluție 1440x900, MSAA 8x



5770

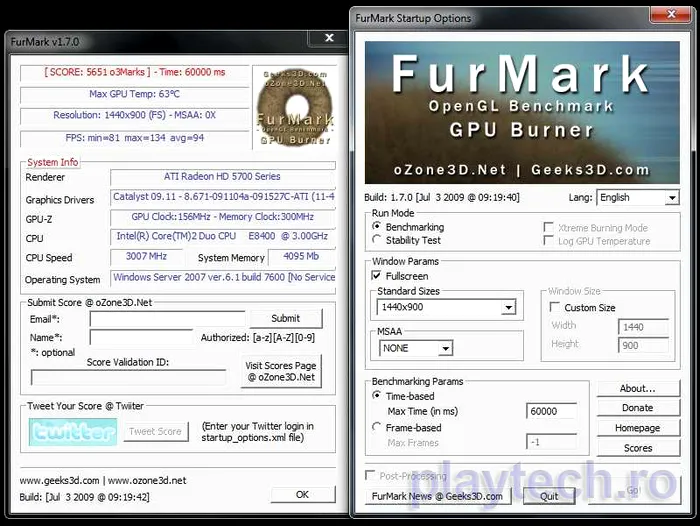

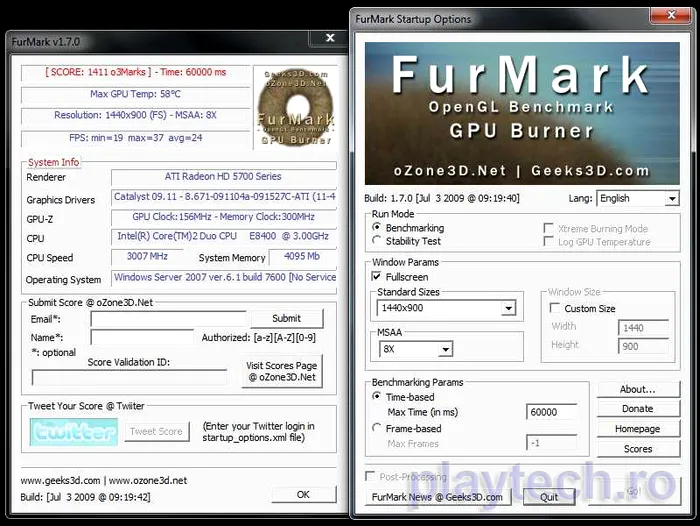

5770-Rezoluție 1440x900, MSAA 0x5770-Rezoluție 1440x900, MSAA 8x



Resident Evil 5

Fixed benchmark, rezoluție 1440×900, setări high, motion blur off, anti-aliasing 0x

5750                                           5770

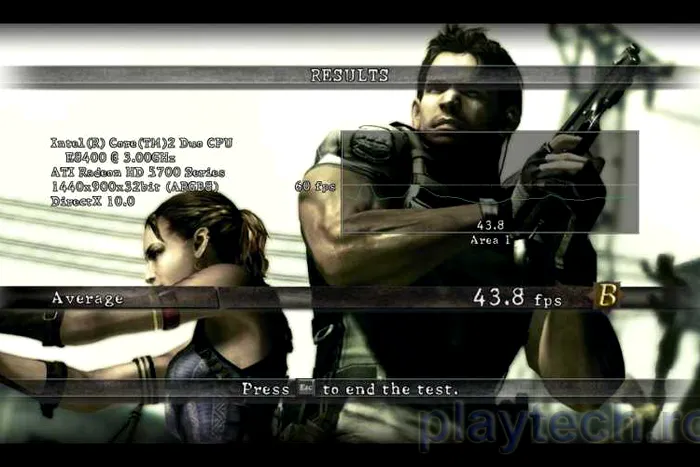

RE5: Fixed Benchmark 5750-Rezoluție 1440x900, MSAA 0xRE5: Fixed Benchmark 5770-Rezoluție 1440x900, MSAA 0x





Fixed benchmark, rezoluție 1440×900, setări high, motion blur on, anti-aliasing 8x

5750                                           5770

RE5: Fixed Benchmark 5750-Rezoluție 1440x900, MSAA 8xRE5: Fixed Benchmark 5770-Rezoluție 1440x900, MSAA 8x





Variable benchmark, rezoluție 1440×900, setări high, motion blur on, anti-aliasing 8x

5750                                           5770

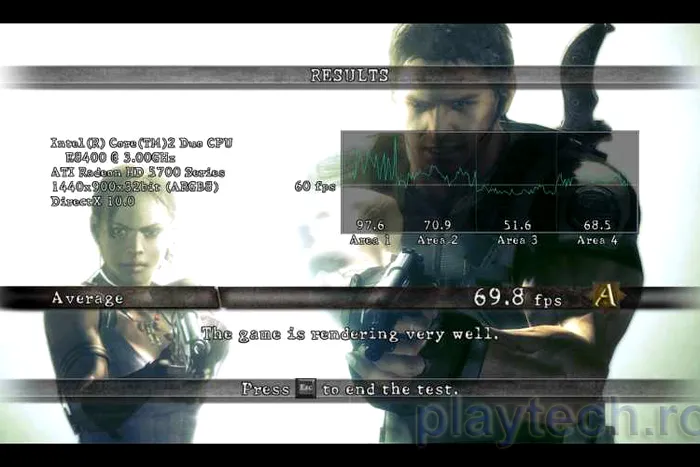

RE5: Variable Benchmark 5750-Rezoluție 1440x900, MSAA 8xRE5: Variable Benchmark 5770-Rezoluție 1440x900, MSAA 8x



Stalker: Call of Pripyat

Cu ajutorul acestui test am dorit să vedem impactul ”tessellation” asupra FPS-urilor (frame-urilor). Rezoluție 1440×900, setări Ultra, DX11.

5750

Tessellation OFF                         Tessellation ON

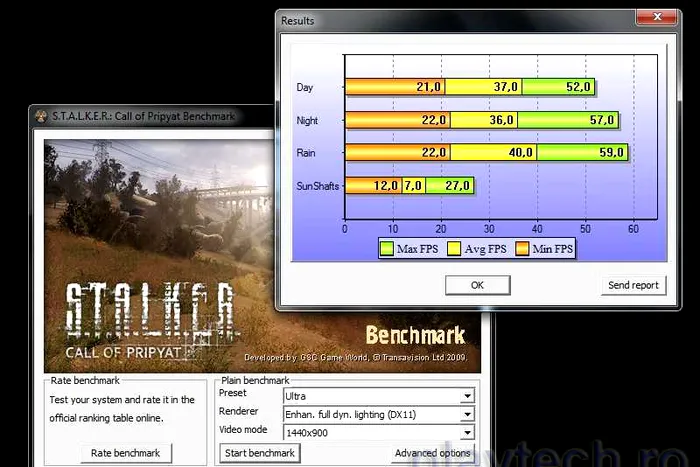

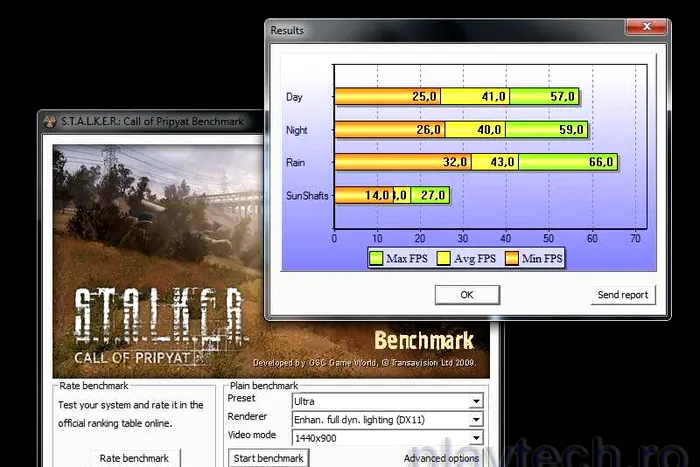

Stalker COP: Ultra 5750-Rezoluție 1440x900, MSAA 0x, Tassellation OFFStalker COP: Ultra 5750-Rezoluție 1440x900, MSAA 0x, Tassellation On



5770

Activarea opțiunii, a scăzut cu aproximativ 30 numărul FPS-urilor în testele zi/noapte.

Tessellation OFF                         Tessellation ON

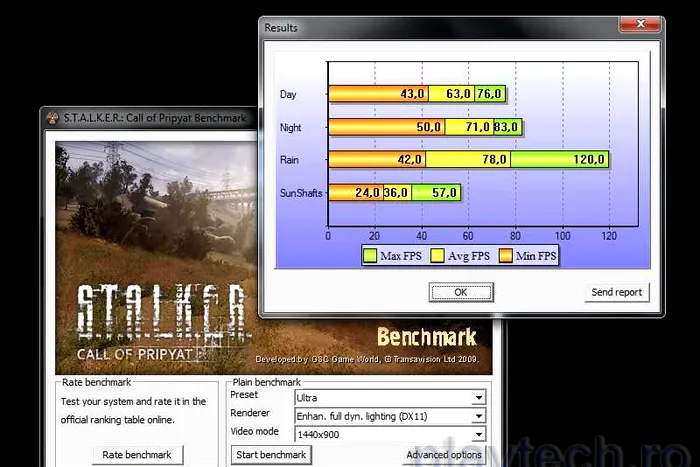

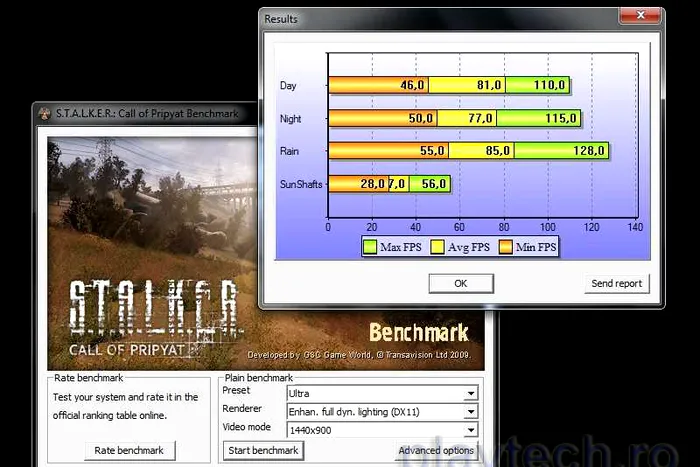

Stalker COP: Ultra 5770-Rezoluție 1440x900, MSAA 0x, Tassellation OFFStalker COP: Ultra 5770-Rezoluție 1440x900, MSAA 0x, Tassellation On



Unigine Heaven 1.0

Ultimul test, a fost unul la sânge pentru nervii plăcilor și credem că diferențiază cel mai bine abilitățile celor două . Rezoluție 1440×900, DX11, AA 8x, Tessellation ON etc.

5750                                           5770

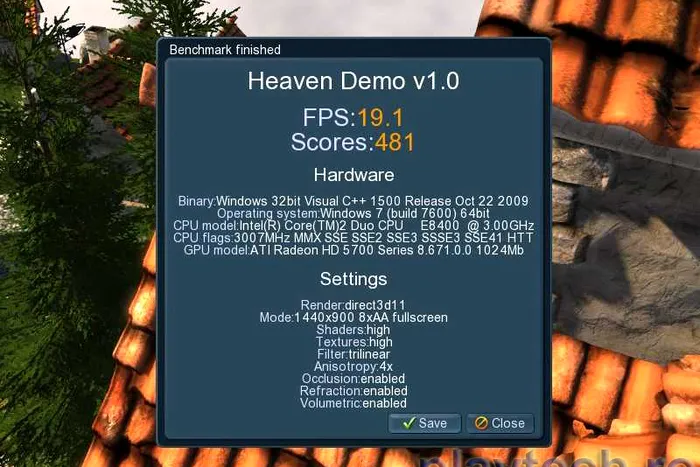

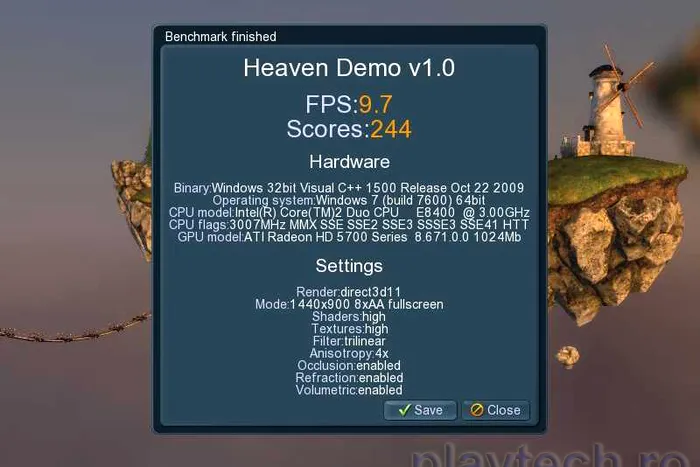

Unigine Heaven: 5750-Rezoluție 1440x900, MSAA 8x, Tassellation ONUnigine Heaven: 5770-Rezoluție 1440x900, MSAA 8x, Tassellation ON



În jocuri, ambele s-au comportat excelent. Nu am avut probleme de compatibilitate și nici crash-uri. Amândouă au scos 90FPS în COD MW2 la o rezoluție de 1440×900, cu detaliile la blană si AA 4x.

În Shift la aceeași rezoluție, detalii maxime și AA 8x 5750 a scos 20-50FPS, iar 5770 28-71FPS, fără sacadări (valorile minime au fost înregistrate cand ne aflam în spatele unui pluton de 15 mașini).

Ultimul joc în care le-am testat este Dirt 2 Demo. Folosind Benchmark-ul inclus în opțiunile jocului și detaliile la refuz, cu 8xMSAA (Multi-Sample Anti-Aliasing), 5750 a obținut minim 30,7FPS și în medie 37FPS, iar 5770 minim 31,76FPS și o medie de 44FPS. Ca idee, în majoritatea jocurilor vă sunt suficiente 20-30 de frame-uri, între 30-60 aveți parte de o experiență ceva mai dinamică (se observă în jocuri gen Devil May Cry), iar peste 60FPS-uri vă sunt necesare doar în jocurile on-line (shootere) pentru a rade milisecunde din latența.

Răcire eficientăTemperaturile ambelor plăci se încadrează între 30-35oC în idle, urcând la maxim 65oC (5770) respectiv 70oC (5750) în jocuri. Zgomotul produs de ventilatoare (46%,1540rpm-5770; 50%- nu afișează rpm 5750) este insesizabil chiar si cu carcasa deschisă. Să nu credeți că temperaturile le-am citit având carcasa deschisă și calculato rul afară. Valorile au fost înregistrate într-o încăpere cu temperatura ~25oC, iar temperatura din carcasă (ventilată) ~270C așa că nu trebuie să vă faceți griji că la vară va trebui să-i cedați plăcii ventilatorul de cameră.

Probleme întâmpinate

31La 5750 după câteva benchmark-uri am observat că frecvențele (GPU și Memorie) au rămas blocate la 400MHz respectiv 900MHz și nu vroiau să urce nici în ruptul capului, indiferent cu ce aplicații aruncam în săraca placă. Problema s-a rezolvat de la sine, în urma unui reboot și nu a mai apărut pe parcurs, așa că am putea-o atribui unei erori software.

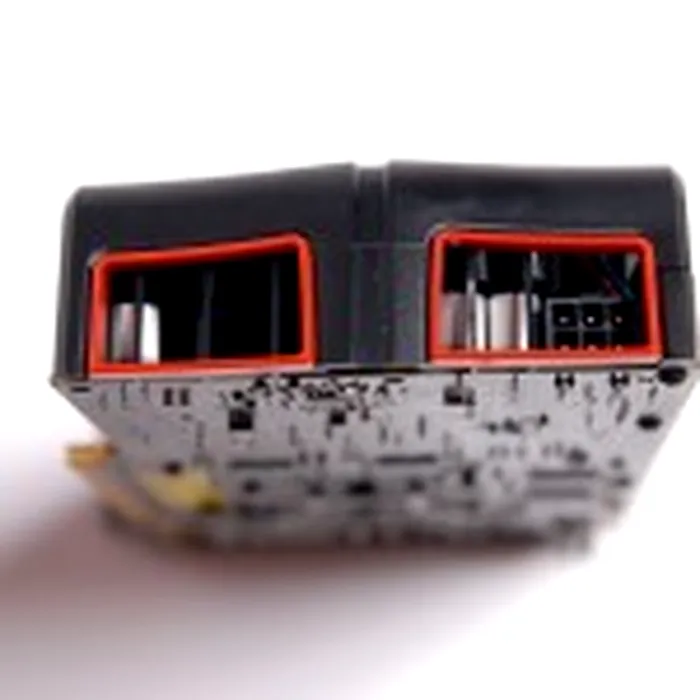

Surioara mai mare, 5770, s-a comportat ireproșabil și ne împăcasem cu gândul că nu îi vom găsi nicio chichiță, dar când să o scoatem din carcasă, ”norocul ne surâde”. Mufa pentru alimentarea suplimentară de pe placa video este așezată în interiorul unei ”găuri” de ventilație și ca să scoatem cablul de alimentare a trebuit să tragem de fire. Problema nu este una extraordinară, fiindcă majoritatea utilizatorilor montează placa și uită de ea, dar există.



În concluzie ambele plăci își fac treaba cu simț de răspundere și trebuie avute în vedere pentru stabilirea unei viitoare configurații sau în cazul unui eventual upgrade pentru umflarea mușchilor sistemului.



Notarea se face în segmentul main-stream, 5750 primește nota 7.5 datorită instabilității cu frecvențele, iar 5770 primește nota 8,5 (plasarea mufei de alimentare).
